Kali ini kita akan membahas tentang Static Route…and how to configure it

Apa itu static route…silahkan liat disini , artikel ini untuk melengkapi / merapihkan tulisan gw yang lama (konfigurasi IP Route)

dan my previous article about how to connect 2 routers and this really help too

gw akan lengkapi…biar lebih mudah nangkep nya (mudah2an)

-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-..-.-.-.-.-.-.-.-.-.-.-

Static Route seperti yang kita tau adalah…rute untuk mengalirkan data lewat jaringan IP (lewat router) yang kita input manual

Bahasa awam nya adalah “klo ada paket ke jakarta…lewat jalan A…

Bahasa network nya adalah “kalau ada paket ke network 192.168.1.0 harus lewat 172.168.1.1

-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-..-.-.-.-.-.-.-.-.-.-.-

Nah bagaimana kita konfignya ??

Lets start with this simple design:

Figure 1. contoh gambar

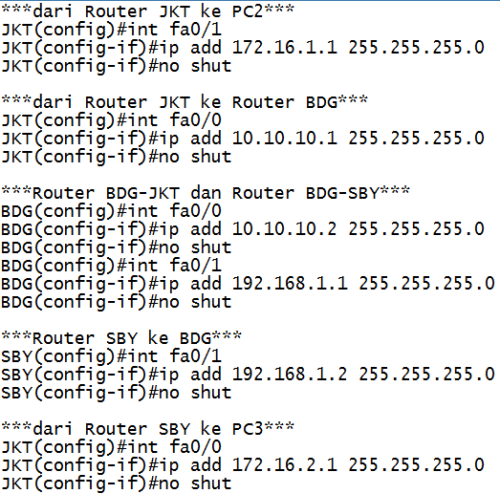

Kita konfigurasi interface nya (kalo yang uda tau bisa di skip bagian yang ini)

Sedang PC2 kita set IP 172.16.1.2 dengan gateway fa0/1 nya JKT (172.16.1.1)

Dan PC3 kita set IP 172.16.2.2 dengan gateway fa0/0 nya SBY (172.16.2.1)

***Sampai disini kita SUDAH SELESAI DENGAN INITIAL CONFIGURATION untuk bisa ping2ngan antar tetangga (PC2 bisa ping ke JKT, JKT bisa ping dengan BDG, BDG bisa ping dengan SBY, dan SBY bisa ping dengan PC3)…

***bagaimana kalau kita ingin JKT bisa ping ke SBY ??? atau PC2 yang ada di daerah JKT bisa ping ke PC3 yang ada di daerah SBY ????

-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-..-.-.-.-.-.-.-.-.-.-.-

Untuk itulah kita perlu ROUTING

Untuk topologi sederhana seperti diatas, kita cukup memakai STATIC ROUTING

Contoh Router JKT mo berhubungan dengan SBY:

Logikanya adalah “untuk bisa ke daerah SBY saya harus melewati jalan yang ada di BDG

Bahasa command line (Cisco CLI – Command Line Interface) nya adalah

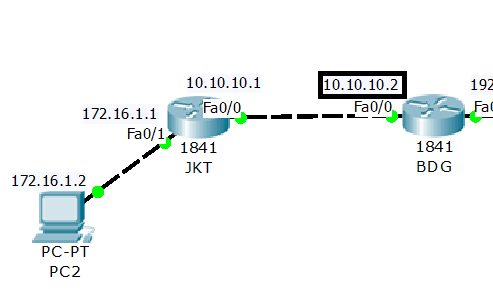

  • Cara Pertama:

***JKT(config)#ip route 192.168.1.0 255.255.255.0 10.10.10.2***

Bacanya adalah…Router JKT
untuk bisa ke network 192.168.1.0 dengan subnet mask /24 yang ada di daerah SBY, JKT harus melewati ip tetangga saya BDG yaitu 10.10.10.2

INGAT…untuk bisa ke network…bukan untuk bisa ke host…kita mengetik 192.168.1.0 bukan IP SBY yaitu 192.168.1.2 !!!

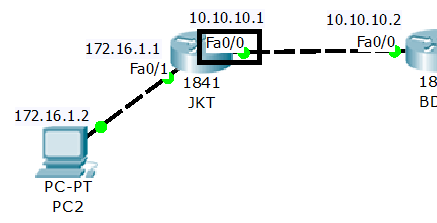

  • Cara Kedua:

***JKT(config)#ip route 192.168.1.0 255.255.255.0 fa0/0***

Bacanya adalah… Router JKT
untuk bisa ke network 192.168.1.0 dengan subnet mask /24 yang ada di daerah SBY, JKT harus melewati Jalan yang JKT punya dan MENGARAH ke SBY

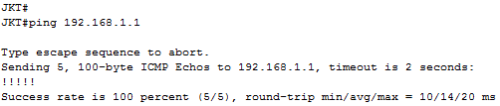

Yaks…silahkeen di ping

Wah bisa nih…..coba kita sekarang ping SBY ke JKT

Bisa jugaaaa

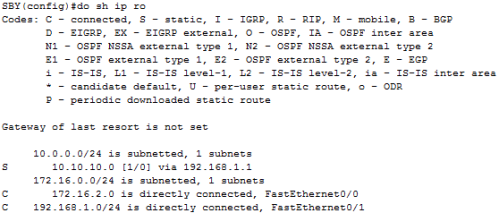

Kita sekarang liat routing table nya SBY dengan command show ip route

S 10.10.10.0 [1/0] via 192.168.1.1 artinya adalah route ke network 10.10.10.0 didapat secara statis(S) dari (via) BDG (192.168.1.1) dengan administrative distance 1 dan metric nya 0 [1/0]

-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-..-.-.-.-.-.-.-.-.-.-.-

Intinya dari IP ROUTE command adalah (supaya ga kebalik)

ip route [destination network] [subnet mask] [ip tetangga]


ip route [destination network] [subnet mask] [interface yang mengarah ke tetangga yang ada hubungan ke tujuan]


-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-.-..-.-.-.-.-.-.-.-.-.-.-

Nah….tadi kan kita ping dari router tuuuh….

Sekarang bisa ga dari PC kita yang di Jakarta (JKT)….ping ke PC di Surabaya (SBY) ??

  • Step 1: configure di JKT ip route 172.16.2.0 255.255.255.0 10.10.10.2

    Hohoho…tanda seru(!) menandakan bisa ping…tanda U menandakan destination Unreachable

    Kita coba traceroute…dimana sih putusnya ??? ternyata putusnya di 10.10.10.2 , itukan BDG ?!?!?

    Baik lah kalau begitu…ya okelah kalau beg beg begggitu (wkwkwk)

  • Step 2: configure BDG 2 ip route
    • ip route 172.16.1.0 255.255.255.0 10.10.10.1 (BDG ke network PC2 di JKT) dan
    • ip route 172.16.2.0 255.255.255.0 192.168.1.2 (BDG ke network PC3 di SBY)

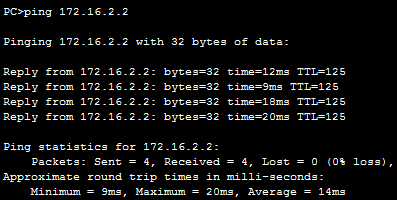

  • Step 3: ping from PC2 to PC3

    Jadi de…kita bisa telnet-an (klo uda di set router nya untuk bisa telnet)

    Kita bisa FTP…sharing2 lagu..bla bla bla…go on..and so on…

    ^_^V Peace
