Untuk teori bisa lihat disini

Kita pake PacketTracer 5.3.3 aja, bisa untuk nyobain EtherChannel

Iya bisa ?!?! wahhh rainbow eye

Sw0 dan Sw1 sama2 terhubung di port yang sama (Fa0/1 dan Fa0/2)

Kita liat…1 port warna oren, itu karena STP

Picture 1. Konfigurasi di Sw0

Gampang kan…Penjelasannya:

  • Kita masuk ke interface-interface yang mo kita “bundling” jadi 1…

    Dalam hal ini interface range fa0/1-2

  • Trus kita create de channel-group [nomornya berapa] mode [active | passive | dan state lainnya]

    Inget aja kek kita konfig trunk, banyak mode nya

  • Trus setting juga protocol nya apa…channel-group protocol [LACP | PAgP] (diatas karena gw set Active, jadi EtherChannel LACP)
  • Nah trus masuk de ke interface virtual kita (interface port-channel [nomor channel-group yang kita buat])
  • Setting trunk (biasanya klo EtherChannel dijadiin trunk sih)
  • Setting kek native vlan dan allowed vlan juga bisa disini
  • JANGAN LUPA DI SWITCH SATU NYA LAGI DI SET JUGA ETHERCHANNEL NYA !!!

========================================

Configure EtherChannel Load Balancing

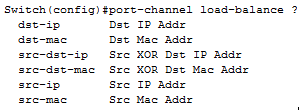

Default nya adalah src-dst-ip, jadi kita bisa milih…mo load balancing berdasarkan apa?? Source and destination IP?? Ato source-destination MAC address?? Macem2…

===========================================

Verifikasi EtherChannel

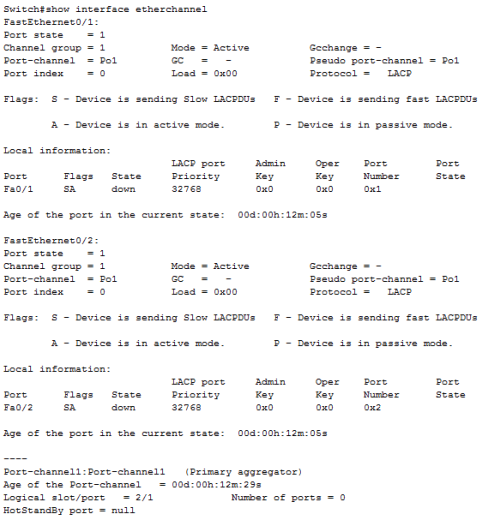

Show interface etherchannel

Kita liat diatas, kita bisa ambil informasi2 penting seperti interface2 yang di EtherChannel-in ternyata sudah active, mode nya LACP (gw ga set kan!?!?), channel nya di group berapa

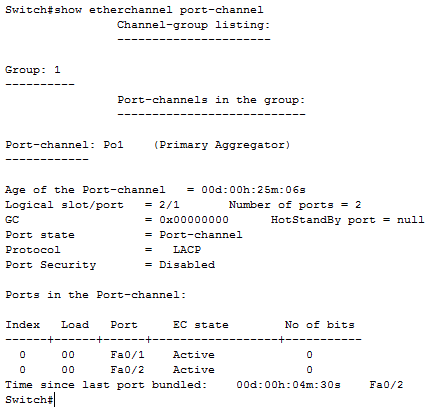

Kita bisa juga pake show etherchannel port-channel

Untuk nge liat port group channel nya secara detail

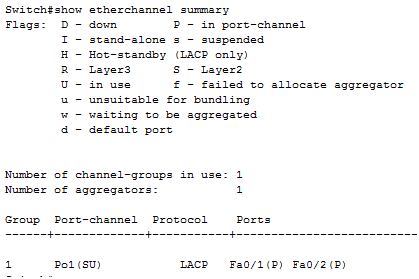

Atau show etherchannel summary

Untuk nge liat port group channel nya secara garis besar, SU = tandanya ini port di switch layer 2 dan in-use (lagi dipake buat etherchannel, the sign that our configuration is correct), cek di Flag alias tanda S dan U itu apa

Atau juga show etherchannel load-balance untuk ngeliat load balancing nya (berguna di Switch Layer 3)

Atau mo lebih ribet..show running-config interface fa0/1 (salah satu port yang gw konfig EtherChannel)
