Synchronizing LDAP (Active Directory) to CUCM

1 Comment

Ada 4 step:

  1. Setting Active Directory
  2. Create User di Active Directory
  3. Activate LDAP Sync in CUCM
  4. Setting CUCM untuk singkronisasi dengan Active Directory

—————————————–

Step 1 and 2…link

————————————————

Step 3…Activate LDAP Sync Service

Masuk ke CUCM, pilih Cisco Unified Serviceability di navigation-nya, klik Go

Centang service yang bernama Cisco DirSync (scroll aja…dia di tempat paling bawah), Save

Masuk ke CUCM Administration page (dari navigation)

Urutannya:

  1. Server > LDAP > LDAP System
  2. Server > LDAP > LDAP Directory
  3. Server > LDAP > LDAP Authentication
  4. Server > LDAP > LDAP Custom Filter (optional)

  1. Centang Enable Synchronizing from LDAP Server

  1. Kasih nama, trus untuk Distinguished Name kasi user yang jadi Admin tadi (passwordnya juga harus sama ya), centang Perform Sync Just Once (untuk initial sync aja sih)

    untuk User Search base…ou = organizational unit (folder kita tadi), dc = domain controller (FQDN yang kita buat)

    bisa variatif kok untuk search base-nya (apa lagi yang sering setting Server Windows pasti apal)

Scroll ke paling bawah, input IP address dari Active Directory nya (gw pake 10.1.1.4), save

Scroll ke paling atas, click Perform Full Sync Now

Nanti ada tulisan kek dibawah ini…”Update successful

Nah, masuk ke User Management > End User…kita liat, ke “import” ga itu user dari Active Directory

See, Ada 3 User dari Active Directory yang di-listed oleh CUCM

Note: User yang bukan berasal dari Active Directory akan jadi Inactive (ga bisa dipake dan dalam 24 jam akan ter-delete otomatis), fitur Add user juga HILANG ketika kita Singkronisasi dengan Active Directory

Sekarang tinggal authentikasi aja

Yaks…selamat ber-singkronisasi-ria hahaha

Simple IP Phone Configuration

26 Comments

Wokeh…kali ini kita coba membuat jaringan IP Phone

Desainnya seperti ini:

Resepnya adalah:

1 gr cabe

2 kg bawang Bombay

5 gr merica

…..wait wait wait…salah ini 😆

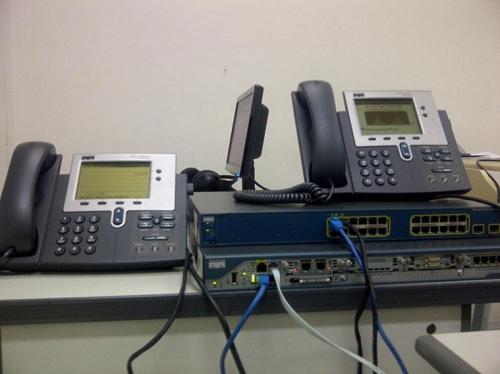

Yang bener yang ini:

2 IP Phone (Cisco IP Phone 7940)

1 Switch (Cisco Catalyst 3650 PoE)

1 Router (Cisco Router 2811)

Yang LCD dibelakang bukan termasuk bagian dari acara wkwkwkwk….

Catatan : Switch PoE (Power over Ethernet) adalah switch yang bisa provide power buat alat2 yang kecolok ke dia (contoh: IP Phone), gunanya untuk menghemat colokan ^_^V…jadi kabel ethernetnya dikasi power/listrik lebih

Router 2811 gw gunain karena bisa provide fitur IP Telephony (IOS alias O/S-nya Cisco untuk 2811 mendukung itu), sebenernya bisa aja pake Router 2600 ato yang lain…tergantung IOS aja

Router 2811 yang gw pake ditambahin modul 4 FXS (Foreign eXchange Station)…alias dibekali modul tambahan untuk colok 4 telepon analog (colokan RJ-11)…biar bisa konfig analog phone lewat IP (VoIP)

INTINYA ADALAH BAGAIMANA IP PHONE YANG SATU BISA “KRING2AN” SAMA YANG LAEN

-.-.-.-.-.-.-.-.-.–.-.-.-.-.-.-.-.-.-

Alokasi Port

Router Fa0/0 –> Fa0/1 Switch

Switch Fa0/2 & Fa0/3 –> IP Phone

-.-.-.-.-.-.-.-.-.–.-.-.-.-.-.-.-.-.-

Konfigurasi Router

note: klo bisa show version dulu…takutnya IOS nya ga support IP Telephony

Pertama kita bikin DHCP dulu…biar IP Phone nya dapet IP (ga usa setting di IP Phone langsung)

  • Bikin DHCP Pool dengan nama Voice (bebas namanya)
  • IP-IP yang di DHCP pool itu dikasi network 192.168.10.0 /24
  • Option 150 itu biar untuk ngasih tau alat2 yang dapet IP, bahwa ada TFTP Server (mandatory…angka 150 emang Cisco yang nge-set begitu)
  • Option 150 ip 192.168.10.1 maksudnya…TFTP servernya di ip 192.168.10.1

Kedua kita kasi IP di FastEthernet 0/0 (port tempat router dan switch terhubung)

  • Ip address ini akan jadi referensi kita untuk config CME dibawah ini

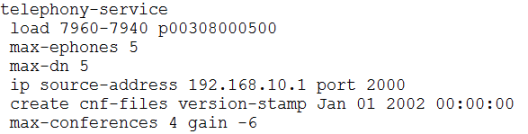

Ketiga kita config CME (call manager express)

  • CME adalah fitur standar yang ada di DALAM router 2811, untuk CM bukan E…alias Business dan Enterprise pake Server sendiri (O/S nya Linux Red Hat kalo ga sala), CME jg bisa dipisahin (pake server pastinya)…jadi Router full buat ngurus network…bukan Voice
  • Telephony-service = untuk aktifin CME itu
  • Karena phone kita adalah 7940…maka kita harus Load [type] [firmware-nya]
    • Firmware untuk 7940 itu p00308000500, dapet dari mana??liat di IP Phonenya langsung
    • cara liatnya ?? pencet tombol setting di IP Phone –> Model Information (liat di App Load ID)
    • loadnya dari mana? dari flashnya router, klo ga ada..ya dikasi settingan default
  • max-ephones 5 adalah kita set maksimum 5 IP phone….ephone = telepon
  • max-dn 5 dalah ktia set maksimum ephone-dn 5…ephone-dn = nomor telepon
    • wait…berarti 1 phone bisa lebih dair 1 nomor?? Yup…
  • ip source-add [ip router] port 2000 = untuk referensi IP phone dapetin IP dan konfigurasi lain2
    • port 2000 = protokol SCCP (Skinny Call Control Protocol…pripiertary/punya Cisco), selain SCCP ada SIP dan H.323 (versi IETF)
  • create cnf = bikin file CNF..alias file .XML buat IP Phone
    • create cnf-files…abis itu enter….default cnf yang bakal dikasi
  • max-conference ga usa diinput gpp…itu configurasi otomatis klo ga di set ama kita

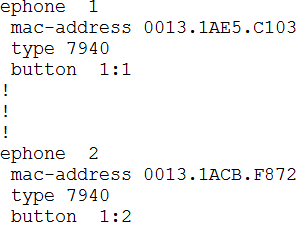

Register masing2 IP Phone (untuk mac-address biasanya otomatis)

  • ephone 1 (atau ephone 2) = kita masuk ke setting telepon
    • klo Cuma 2 telepon..ya ampe ephone 2…tapi lebih…ya setting lagi
  • type [tipe ip phone]…enough said
  • button 1:2 (atau button 1:1) = untuk assign nomor ke telepon
    • sequential…alias untuk fa0/2 (IP Phone 1) dapet yang nomor pertama…fa0/3 dapet nomor ke dua…dst
  • mac-address [mac address]
    • kita input mac-address ip phone kita, bisa juga pake auto-assign di telephony service-nya

Assign nomor telepon buat masing2 IP Phone

Simple…

Untuk nomor telepon pertama…nomornya 2100

Untuk nomor telepon kedua…nomornya 2200

-.-.-.-.-.-.-.-.-.–.-.-.-.-.-.-.-.-.-

Konfigurasi Switch

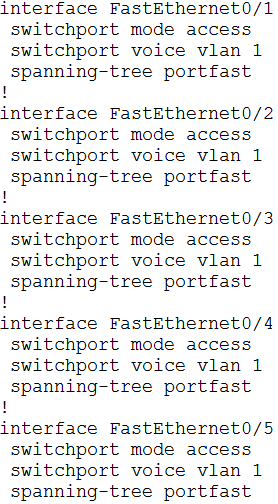

Kita set masing2 interface switch yang ke ip phone ke voice vlan 1 (switchport voice vlan 1)

Figure 1. kita bisa langsung aja “int range fa0/1 – 5

Masing2 port di switch fa0/1 – 5 kita set jadi access dan membawa vlan voice 1

Bisa aja vlan 10, 20 atau yang lain…kita pake default vlan aja

Makanya klo notice…gw ga konfig vlan data kan ?!?! karena secara default vlan 1 udah ada

Kita set interface vlan 1..ip address nya dari DHCP

Psst…ini sebenernya ga perlu jg gpp…hahaha

-.-.-.-.-.-.-.-.-.–.-.-.-.-.-.-.-.-.-

yaks…silahkeeeen dicoba ^_^
